造園プロ仕様アルミ三脚 「ＫＳ・ＫＳＮ首振りシリーズ」「AＳN首振りシリーズ」 スライド装置の仕様変更

～　　Kitazawa Original　造園、植木業のプロ仕様アルミ三脚　～

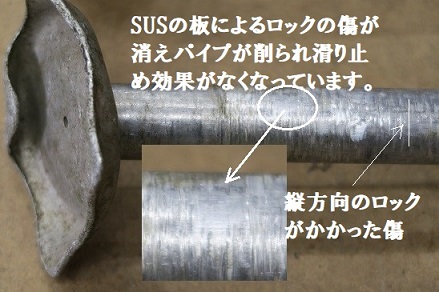

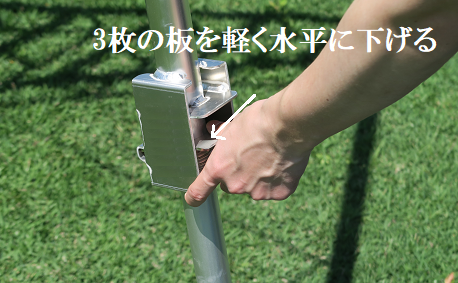

◆　ＫＳシリーズ　　　　　　　　　　 Ｋ　Ｓ型 ◆支柱スライド式　　　　　　　　　　　　　　　　　　　　　　　　 ＫⅢS型　◆支柱/側面２ヶ所スライド式（３ヶ所スライド式）　　　　　　　 ＫⅡS型　◆支柱/側面１ヶ所スライド式（２ヶ所スライド式） ◆　ＫＳＮ首振りシリーズ ＫＳＮ首振り型 ◆支柱スライド式　　　　　　　　　　　　　　　　　　　　　　 ＫⅢＳＮ首振り型 ◆支柱/側面２ヶ所スライド式(３ヶ所スライド式) ◆　松葉ＡＳＮ首振りシリーズ ＡＳＮ首振り型 ◆支柱スライド式 ＡⅢＳＮ首振り型 ◆支柱/側面２ヶ所スライド式(３ヶ所スライド式) キタザワのスライド装置付三脚を以前よりお使いの職人さんには、 安全性と操作性の向上が実感できます！！ スライド装置の板3枚とスプリングを変更した経緯 弊社では、長年任意の位置に留められる自在装置を販売し、全国の多くの庭匠さんにお使い頂いております。 安全にお使いいただくようにとアルミの３枚の板の品質(硬さ)とスプリングの圧で安全性を高めるようにしてまいりました。 より安全にと変更してまいりましたが、一部の職人さんに操作せずにスライドの中足のパイプを引き抜くということがありました。(取扱説明書に注意書きあり) 弊社が「安全にお使いなって頂きたい」とは裏腹に 板を下げずパイプのみを引き抜くということは、中足のパイプにアルミの３枚の板が滑り止め効果をなくす研磨をかけていると同じことです。 (研磨部をサンドペーパーなどで使用前に対策をとっておる事業者さんもおりましたが・・・) 「操作せず引き抜くこと」による不具合は、中足のパイプを見せていただくと確認できるのですが、 多くの職人さんがおる事業所さんで三脚を多くの職人さんが使いまわす場合にその様な事例が出る傾向にありました。 「取扱説明書」で安全にお使いいただきたいとの啓発とは別に使用者が目視でわかるようにするためにスライドのストッパーの３枚の板をステンレス(SUS)にすることにより引き抜くことによる誤った操作をすると中足のパイプにダメージ(減り・削れる)で交換時期を決めていただく判断材料にしていただければというのが今のスライド装置です。 お使いになる職人さんには、より一層安全、安心に留意して作業能率をあげて作業をしていただければと思います。 体を預ける道具ですので作業前には、安全にお使いになれるか安全確認をお願いします。 【支柱スライド装置の写真】 ★ポイント１ ～操作性～ スライド操作を簡便にしました。 仕様変更によりスプリングの圧を従来の１/３に軽減しました。 　(２０１７年４月から) ★ポイント２ ～安全・安心～ スライドの板（プレート）３板をＳUＳに変更し強度アップ　　注１） ★ポイント３ ～安全確認～ 支柱・側面の中足のパイプの使用状態が目視により確認できる　注２） ２０１７年４月 「ＫＳ・ＫＳＮ首振りシリーズ」「ＡＳ首振りシリーズ」のスライド装置の仕様を変更しました！！ ※ 注１）Ａｌの物理的的性質（硬さ）１０５Ｈｖ　　→　ＳUＳの物理的性質（硬さ）２００Ｈｖ　　　　【代表値】  ※  注２）使用前に支柱（Φ３５ミリのパイプ）並びに側面（Φ２６，５ミリのパイプ）の中足のパイプのダメージの安全確認をしてください。 ※  注２）スライド装置の仕様変更により支柱と側面の中足のパイプは、使用状況を見て必要に応じて交換してください。　　　 ※ ２０１７年３月までの従来品をお使いのスライド装置にもＳＵＳのプレートをお使いになれます。 （プレートとスプリングは、セットでの販売になります） → 価　格  ※ 安全にお使い頂くために取扱い説明書をお読みください。 パイプの交換時期の事例 （SUSのスライド板使用による） スライドの中足のパイプがロックがかかる３枚の板によりロック解除の操作をせず引き抜いて使っていたことにより削り取られている。 ロックのかかった縦方向の深い傷が無数に確認できます使用頻度の多さも確認できます。 ※   長年にわたり弊社のＫＳシリーズの三脚をお使いの職人さん何人かにお使い頂き、モニターを取ったところ従来品より軽くワンタッチで操作ができるのでご好評でした。 ※ 年配の指に力がない職人さんでも操作が楽になりました。 ※ ワンタッチ操作で安全使用角度を設定できます。 女性の力でも操作できます！！ （弊社の従来品との比較です）

※　取扱説明書を必ずお読みのうえ内容をよくご理解いただき安全にお使いください。

→　　取扱説明について
